中央空調(水機)風機盤管集中控制方案
空調作為建筑耗能大類,其能耗已占建筑總能耗的20%左右,節能意義十分巨大。在空調能耗中,有很大一部分是由于管理不善而引起的,因此加強空調的運行管理成為空調節能的關鍵,這對于節約能源、降低運行費用、促進國民經濟發展具有十分重要的意義。
智精靈中央空調集控計費系統是對中央空調實行集中控制、電量計量收費,實現智能化空調管理,把過去按面積分?jǐn)偂按箦侊垺笔降墓┠馨M(fèi)制,改為按實際使用量向用戶收費,調動“用”和“供”兩方面的積極性,進而促進中央空調系統運行過程中的節能。通常中央空調施行計量收費后,其節能率在30%~40%。
該系統為智能化建筑的空調系統收費提供了整套解決方案,我們提供從硬件、軟件到技術支持服務。方案適用范圍廣,針對市面上的中央空調風機盤管(水機)、空氣能空調地暖二合一、風機盤管電輔熱等,多種中央空調提供完善成熟的解決方案,可實現網頁+客戶端+手機小程序3端控制。
功能介紹
單臺控制:開關控制、模式/風速控制、溫度控制、狀態顯示
集中控制:分組控制、網頁控制、小程序控制、PC客戶端控制、集控屏控制
定時功能:定時開關機
API接口調用:提供協議、提供API接口調用
報表導出:支持報表導出功能
組網方案
為滿足多元化場景需求,我司推出多種創新組網方案,通過靈活適配的組網架構為建筑智能化管理賦能。以下為各方案技術詳解:

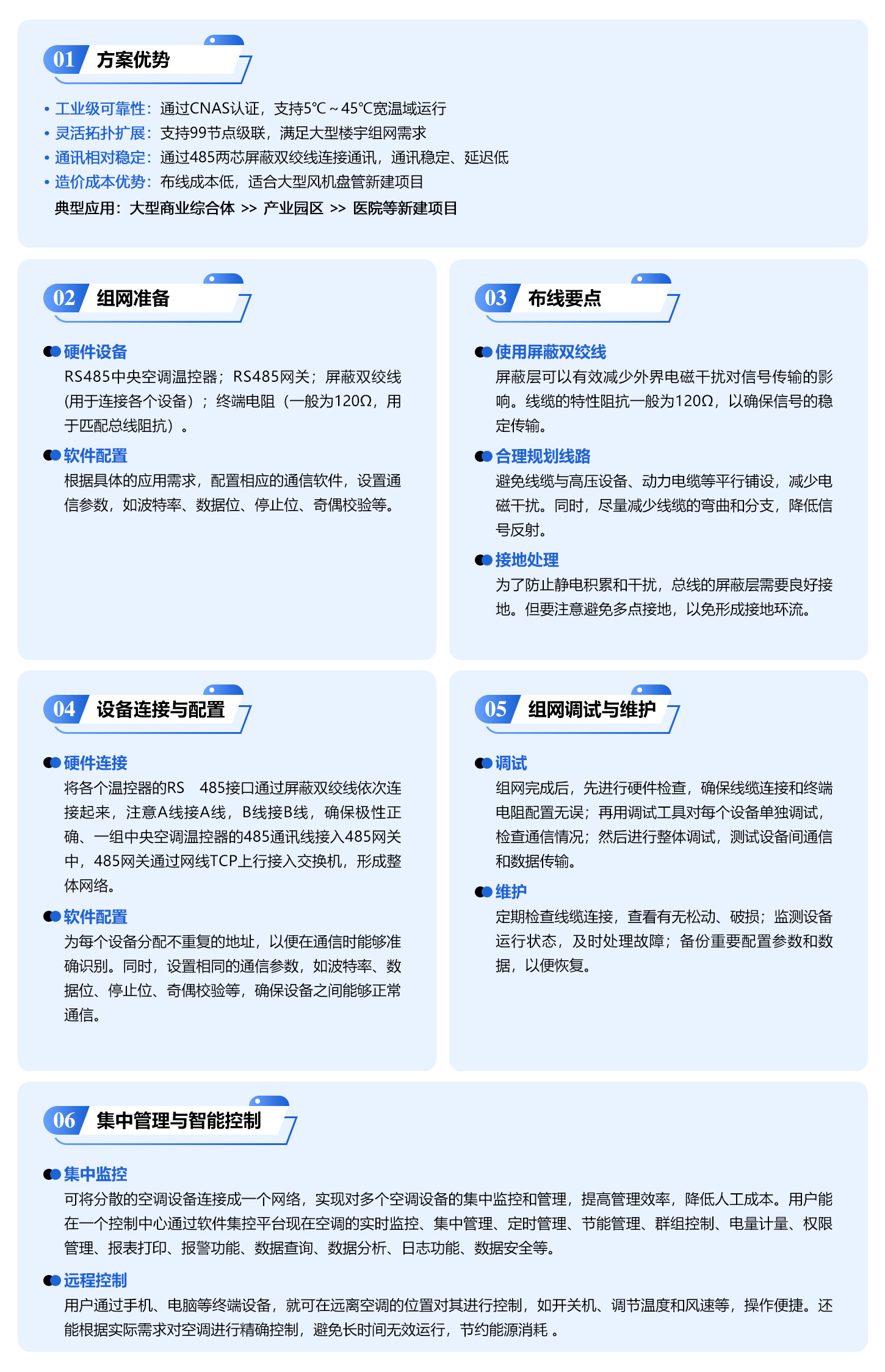

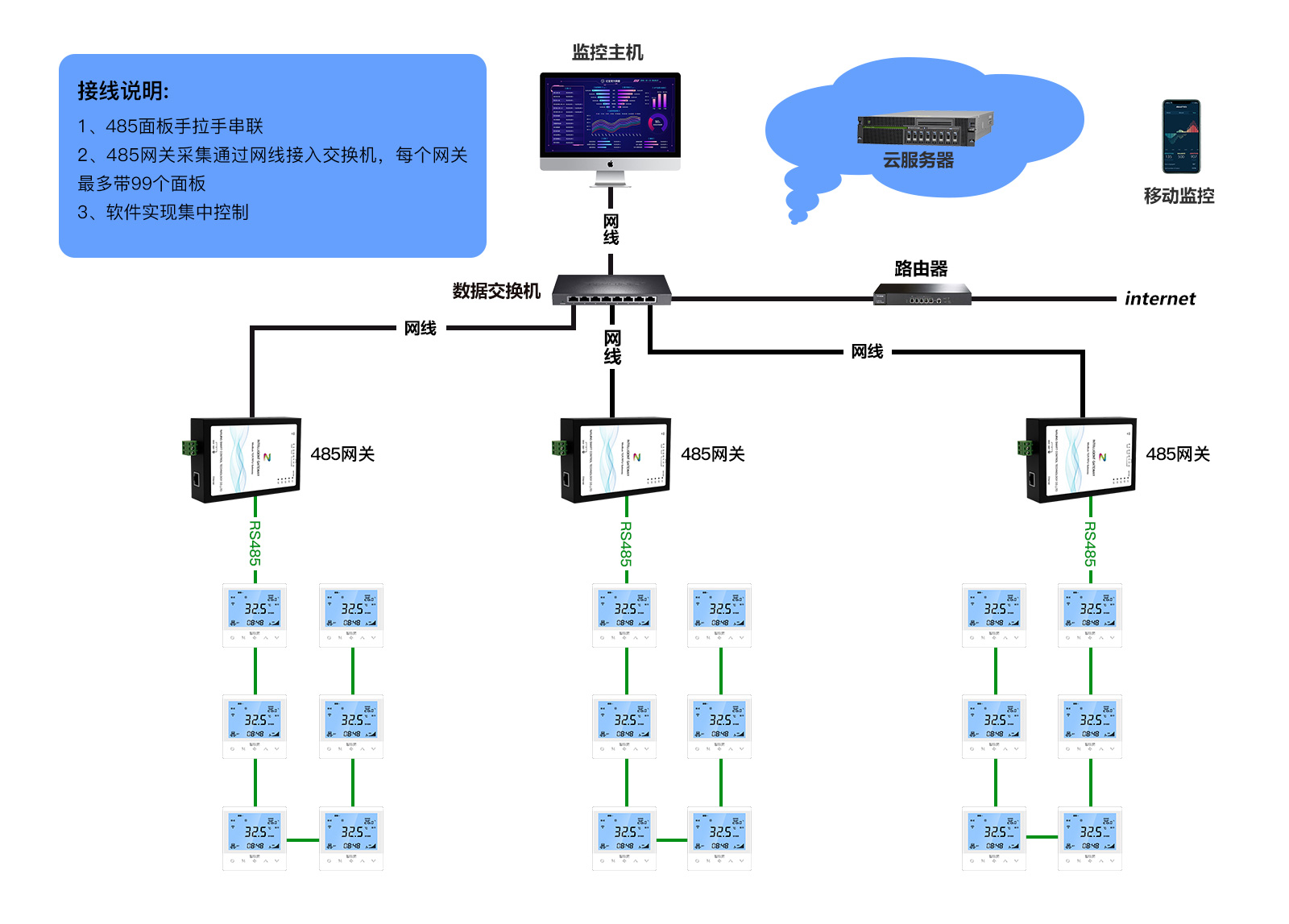

485 工業總線有線組網方案:
采用工業級RS-485總線技術構建穩定傳輸網絡,支持300米遠距離覆蓋,通過手拉手級聯拓?fù)浣Y(jié)構,以兩芯屏蔽雙絞線串聯控制終端,*終經485網關接入骨干網絡。獨特的雙絞線物理層設計配合差分信號傳輸技術,抗干擾能力強,通訊穩定。
LoRa 無線物聯組網方案:
基于LoRa無線通訊技術構建的中央空調風機盤管智能化無線控制網絡,適用于辦公樓、酒店、商場等公共建筑新建或改造節能控制工程,具有遠距離通訊、抗干擾能力強、系統穩定的特點。
方案優勢:
安裝便捷:無需復雜布線,避免了對建筑結構的破壞,施工極為便捷,降低了安裝成本和時間 。
成本較低:減少了布線成本和人工成本,同時 LoRa 設備功耗低,降低了運行成本 。
擴展性強:支持多種拓?fù)浣Y(jié)構,可根據實際需求靈活擴展網絡規模,增加或減少終端設備。
兼容性好:可與現有的中央空調系統兼容,方便對舊系統進行改造升級。

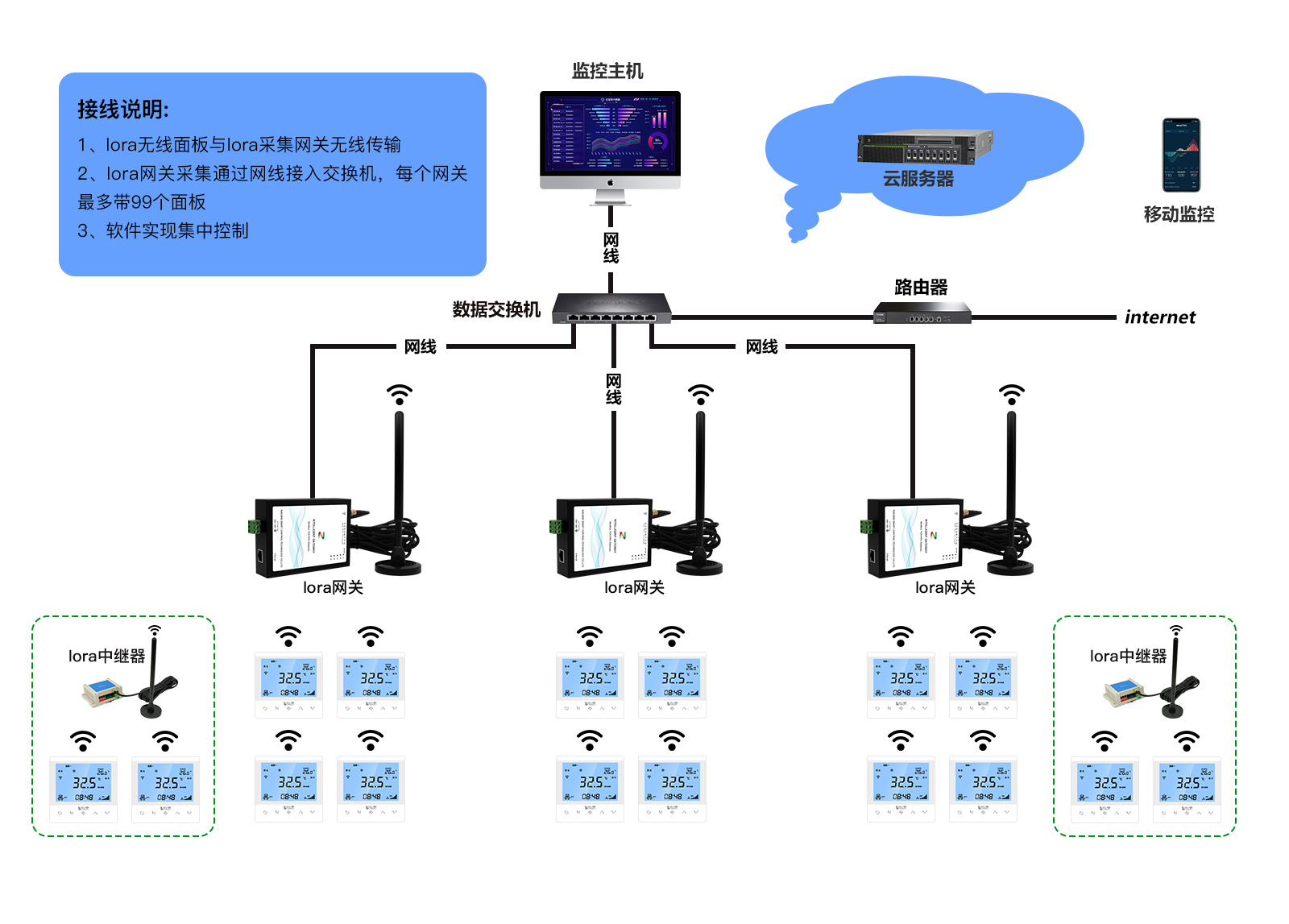

組網架構與設備
· LoRa 無線溫控器:采用 LoRa 無線通訊模塊,天線內置,以 ARM 處理器作為系統**,模塊化電源為系統營造強勁動力與穩定工作環境。宏發輸出繼電器改善了產品使用壽命及無故障運行時間。寬視角大屏幕液晶顯示技術,及觸控式按鍵操作與音效,提升了用戶體驗。
· LoRa 網關:向上通過網線與交換機進行TCP方式連接,向下借助 LoRa 網絡的超長距離無線通信能力與 LoRa 溫控器進行通信。
· 無線橋接器:在大型公共建筑項目中,為降低系統建設成本,可選用無線橋接器作為 LoRa 網關無線信號路由器,將更遠距離的溫控器接入 LoRa 網關,從而減少 LoRa 網關的數量。
· 保證通訊的時效性:網關自帶緩存功能,可保證數據的時效性。網關不斷對下行采集數據緩存到自身,當上行采集數據時,秒回給上行當前儲存的**數據,以減少數據的延遲性。
· 抗干擾性:網關自帶加密通訊,及抗干擾機制,保證現場通訊安全及穩定。
· 傳輸距離遠,穿透性強:5M 射頻天線,增加傳輸距離,確保通訊順暢,無障礙傳輸距離 1km。
計時、計費**,方便電費收取:面板自帶累計運行時間,方便計費統計,按時間計費,全年累計運行時間誤差值小于 10 分鐘,面板自帶累計制冷/制熱量,累計高、中、低速消耗制熱量或制冷量,單位為 Kwh。
· 面板自帶中繼功能,節省成本:面板具有中繼功能,個別距離網關較遠的離線面板可以通過與之較近面板的中繼功能實現與網關通訊,減少網關數量增加,降低成本。
· 遠程監控,實現節能管理:溫控器在所有樓宇內均可在一臺電腦上進行控制管理。單個控制、群組控制及全控。實現節能管理,可以設置溫度限制,面板實現鎖定功能、不允許個人隨意調節溫度和模式,只允許開關機。對每個房間的能耗進行監控,切實解決綜合樓宇的節能問題。溫度每降低一度,能耗將上升 7%,
· 先做信號測試:用LoRa測試工具驗證覆蓋范圍 。
集控軟件
